SPC在PCB行业的应用案例

SPC的实际运用案例

一、实时采集

系统对仪器或设备数据进行实时采集，根据仪器或设备不同的数据特点，系统提供以下几类采集方法：

1、通过仪器设备的通讯接口（如串口）进行自动数据采集；

2、如果仪器设备已将数据保存在电脑主机或工控机中，系统将直接读取系统文件或数据库的数据；

数据采集硬件技术支持内容包括

1、对仪器或设备进行改造，如增加PLC模块等，将数据传输到电脑主机中；

2、应用数据采集器进行数据采集，客户可省去采购电脑主机的成本，数据采集器最大可同时接入8个仪器或设备的数据接口；

系统将对实时采集的数据进行实时的分析，并与设置的报警条件进行比较，如规格，控制限等；
同时实时的分析结果将在展示给现场人员，供现场人员参考。

现场的分析方法包括：

1、实时趋势图；

2、实时工序能力（CPK）分析；

3、实时统计值；

系统通过对数据的实时分析与并与设置的报警条件进行比较，当超出条件，系统将进行即时报警，并通知现场及相关人员。

报警的方式包括以下几类：
1、现场颜色报警；
2、现场声音报警；
3、邮件报警；
4、短信报警；
5、智能电子看板报警：通过大尺寸电子看板汇总相关信息；

结构示意图

五、主要特点

● 实时版SPC更着重实时控制，实时接收来自各测量仪器的数据，进行实时监控与分析；同时可与数据采集仪构建在线实时品质控制系统；

● 实时版SPC操作模式上采用先采集数据，然后设置分析方法的结构模式，需预先设定控制图等，后进行数据的分析；

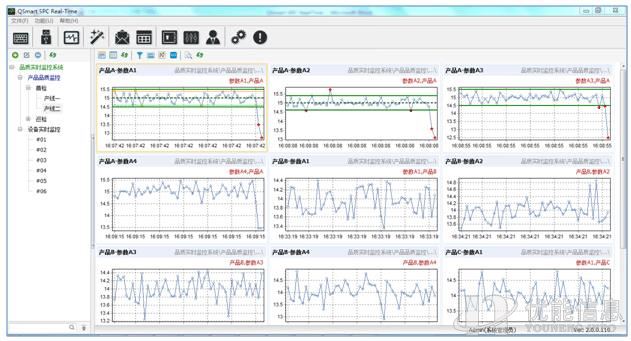

实时监控：

● 灵活设置实时监控结构及项目，对产品各检测参数进行实时监控；

强大的实时监控面板可对测量参数进行实时监控，超规格数据实时显示

● 超规格实时监控面板：适用于对产品重要参数的超规格数量进行实时统计监控

● 超规格颜色报警面板：可在同一个监控面板对所有参数进行实时监控，适用于参数量大的实时监控。当参数超规格，对应单元格显示红色报警

说明：
● 可以按设备、产品和尺寸分类进行监控和切换
● 分级报警：可以同时设置多个报警范围，如：规格、控制线、预警线等，并且可以设置对应的颜色
● 根据用户权限，失控状态可以设置它的开关状态

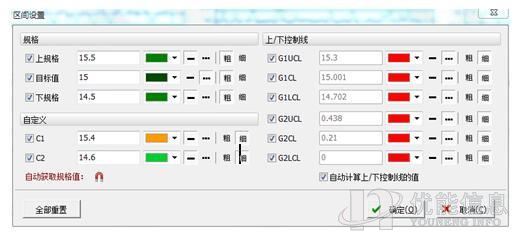

报警设置

● 灵活设置报警规则，如规则值，内控标准值等；

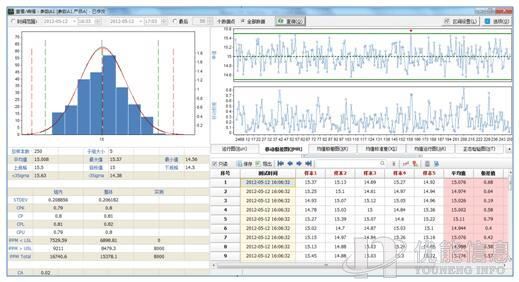

多种分析模式

● 提供各种分析模式，如CPK分析图，各类控制图等；
